Gleisplan

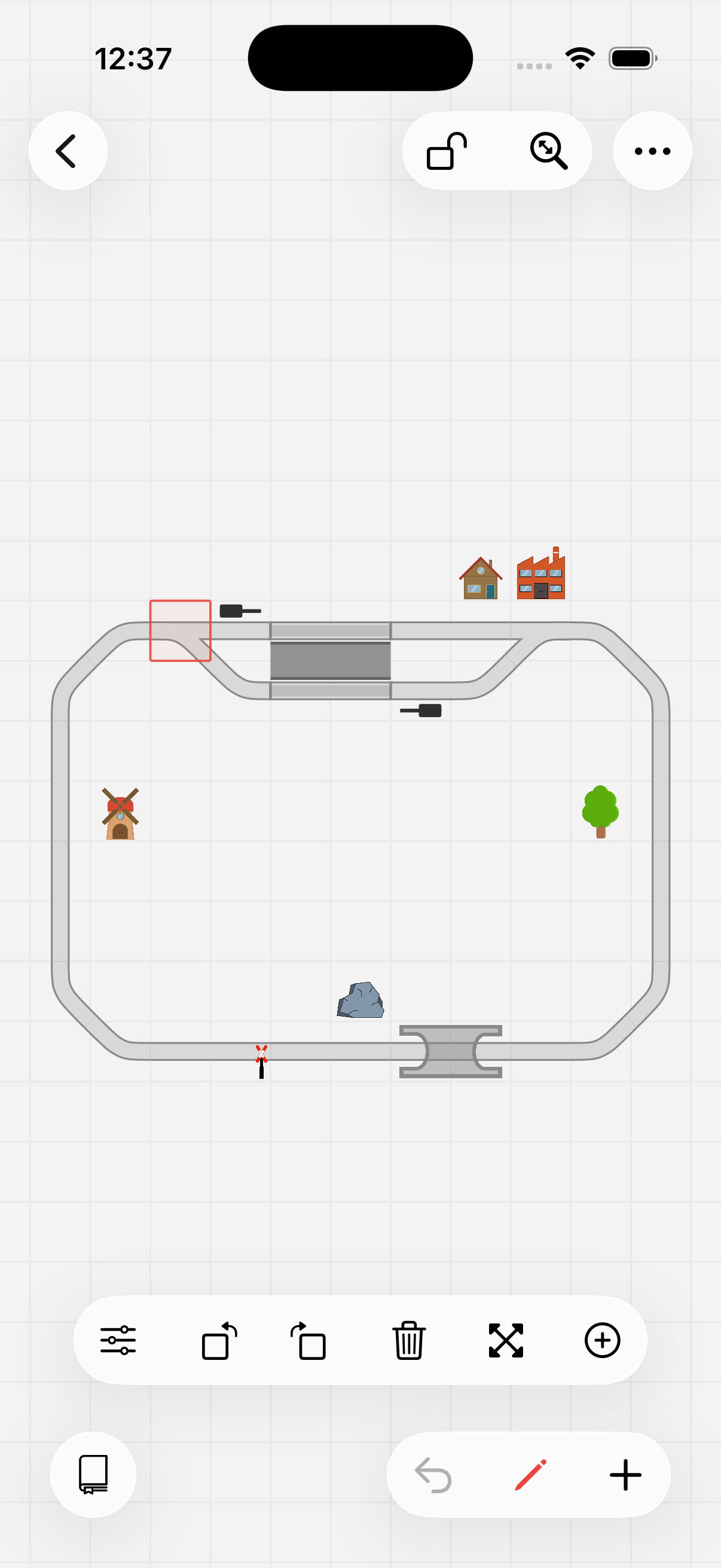

In der Layoutansicht können Sie eine abstrakte Darstellung Ihres Modellbahnlayouts erstellen. Diese Layoutdarstellung kann beim Steuern Ihres Layouts in der Steuerung oder beim Erstellen der Automatisierung für Ihr Layout verwendet werden.

Editing​

In der oberen Leiste des Layout-Editors können Sie die gewünschte Bearbeitungsaktion auswählen. Zur Auswahl stehen:

Aktion	Beschreibung
Hinzufügen	Erstellen Sie in neues Gleis, Funktion, ein neues Signal, einen neuen Sensor oder eine neue Funktion
Klon	Um die Erstellung eines komplizierten Layouts zu erleichtern, können Sie zuvor konfigurierte Elemente klonen. Durch Tippen wird die Quelle (mit blauem Rand) ausgewählt, durch Tippen auf eine andere Stelle als die Quelle wird ein Klon erstellt. Durch Tippen auf die Quelle wird deren Auswahl aufgehoben.
Drehen	Ein platziertes Objekt im Uhrzeigersinn drehen
Löschen	Löschen eines Elements aus dem Layout
Bearbeiten	Konfigurieren Sie ein Ortselement. Je nach Elementtyp stehen Ihnen unterschiedliche Konfigurationsmöglichkeiten zur Verfügung.

Elemente​

Die folgenden Elemente können in Ihrem Layout platziert werden

Item	Beschreibung
Gleis gerade, Gleis Kurve, Gleis weite Kurve	Gerades Gleisstück. Wird dunkelgrau angezeigt, wenn ein Rückmeldesensor konfiguriert ist.
Weiche links, Weiche rechts, Doppelte Kreuzungsweiche	Weiche. Ermöglicht die Konfiguration einer Zubehöradresse.
Gleissignal	Gleisgebundenes Signal. Ermöglicht die Konfiguration des Signaltyps und der Zubehöradresse.
Prellbock	Prellbock am Schienende.
Belegtmelder, Sensor	Nicht spurgebundener oder spurgebundener Sensor zur Überwachung eines Belegtmelders. Ermöglicht die Konfiguration eines Belegtmelders.
Belegtmelder, Schalten	Nicht spurgebundener oder spurgebundener Schalter zum Umschalten beliebiger Zubehörteile. Ermöglicht die Konfiguration einer Zubehöradresse.
Kamera	Platziert eine Kamera auf dem Layout und gibt Einblick in den Status der Fahrzeugerkennung im Fahrgastraum.
